为Exchange2013客户端访问服务器配置高可用(HA)

简单地说,本文探讨的就是CAS阵列的问题。



要实现高可用,你必须像Exchange2010那样为CAS创建负载均衡阵列。与之前版本不同的是,2013的阵列可以使用基于TCP传输层(四层)的负载均衡设备,这对预算比较拮据的项目来说会是一笔不小的节流。



由于四层负载均衡的局限性,你不再需要配置‘粘度’(Affinity),意思是过去当网络连接一旦创建时,就会一直保持在一台客户端访问服务器上。然而在exchange2013中前端服务器不再做任何数据渲染(Data Rendering),一切应用层交互都发生在后端,即邮箱服务器上。



我知道你在想:这是不是就意味着通过DNS设置(比如RoundRobin)就能实现负载均衡。答案是“是”也是“不是”。是,因为在有多台CAS服务器时,负载被分摊到每一个节点上;不是,因为当有一台CAS当机时,你必须手动移除这台服务器的DNS记录,然后等待原来的记录在客户端超时被清除。从高可用的预算上分析,这几乎实现了零成本,但这在绝大多数案例中并不是理想的解决办法。



自从CAS阵列的概念引入伊始,就一直有这样一个误解存在:基于RPC的客户端访问阵列是不是就是基于http的负载均衡设备?确实来说,CAS阵列的概念是模糊的。但是以上命题绝对是错误的!



Exchange2013摒弃了RPC-over-TCP,由此,建立RPC的客户访问阵列(New-ClientAccessArray)就显得毫无意义。只不过是为Outlook Anywhere配置了多个同名不同机的hostname记录而已。



举个例子以便更好的阐明上述观点:

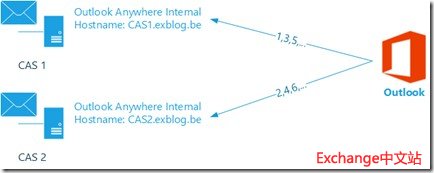

此例中在一个AD站点内启用了两台CAS服务器,默认情况下Exchange会在这两个节点上平衡访问负载。这意味着第一个请求发给CAS1,第二个发给CAS2,第三个发给CAS1…从某种程度上说这就实现了负载均衡,但却没有实现高可用性。当用户的Outlook连接到CAS1,当CAS1当机时,客户端依然会尝试连接这台服务器。当然最终,它会尝试连接别的CAS服务器,但这期间Outlook客户端已经断线很久了。

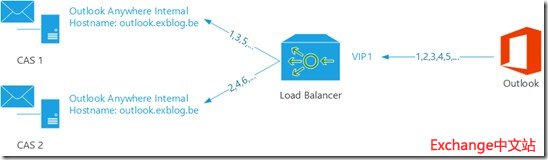

如果我们添加一个负载均衡器,我们需要将两台CAS的hostname都设为内部Outlook Anywhere的名字,例如outlook.exblog.be。这个FQDN(outlook.exblog.be)就会指向负载均衡器的虚拟IP,通过均衡器来实现负载均衡。由于有这个负载均衡器的存在,它就会自动检测服务器的在线状态,并将传入连接转发到在线节点。由于没有如上例的‘粘度’的需求,故障转移对于用户来说是透明的。





一如之前所阐明的,这个负载均衡器可以是简单的DNS负载均衡,也可以是WNLB或者是更加完善的硬件负载均衡设备。然而与之前的版本(Exchange2010)相比,负载均衡器的很多高级选项是用不上的。



下面是详细配置部分:



配置Outlook Anywhere



要配置内部OA的hostname,在每一个负载均衡的CAS节点上运行以下命令:

Get-OutlookAnywhere – Server <server> | Set-OutlookAnywhere –InternalHostname <fqdn>



配置负载均衡器



如同我先前所说,四层设备足够满足高可用的需求。尽管这意味着,你只是通过DNS做负载均衡,但还是需要这样一台负载均衡设备。



使用WNLB的好处在于这类设备通常还可以提供后端节点状态检查的功能。这将是你更好的控制均衡负载的整个过程。例如,你可以通过发送一串HTTP代码来检验CAS服务器是否有在工作。这绝对比简单的PING操作有效的多!

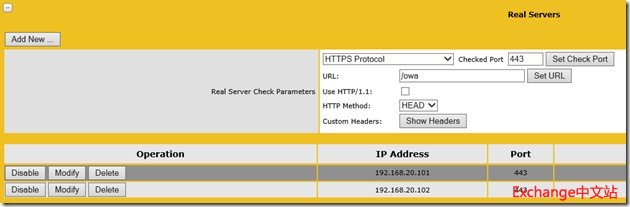

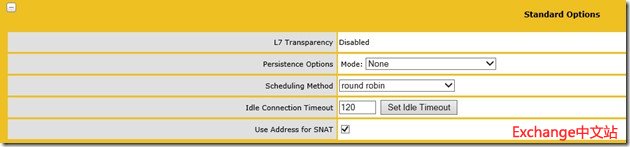

以下的截图是KEMP Virtual Load Master 1000的界面。这在国外算是非常常用的WNLB设备。









以上文章如有任何疑问,请发信至support@exchangecn.com。
