Exchange 2013 DAG高可用部署(一)- 前期准备

微软Exchange邮件服务器想必在当今这个信息产业发达的社会,大家都不陌生。我们的生活和工作现在已经离不开电子邮件,作为企业信息化的IT人员,如何给大家带来更高更好的邮件服务,这个应该是我们着重关注的地方。今天,通过我的一个项目实施,给大家分享一下Exchange Server 2013 的高可用部署。此次项目实施结构不复杂,但是架构很典型,具有很高的代表性,希望能够帮助到大家。关于产品介绍这些就不吹给大家听了,相信有很多资料都可以查到,今天直接给大家分享实实在在的干货和我自己总结的一些部署中的关键点,希望能够对大家有帮助。

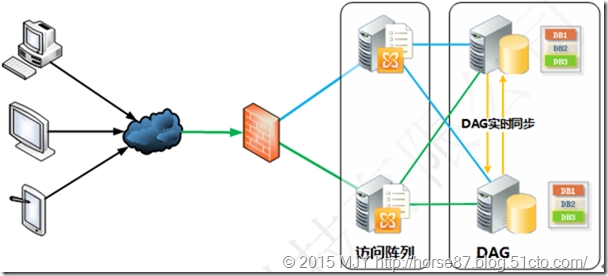

此次项目架构为基础的Exchange 2013高可用部署,服务器为两台客户端访问前端CAS服务器+两台邮箱数据库MBX后端服务器,整体架构如下图:


两台CAS使用Windows NLB做负载均衡,两台MBX做DAG高可用组。

1. 网络准备

由于Exchange部署涉及到端口通讯,如有防火墙与交换机部署在网络中,请按照此服务端口及协议进行相关配置,确保网络畅通。

。以下是微软官方Exchange Server 2013端口和协议开放列表(Exchange Server 2013与Exchange Server 2010一致):

http://technet.microsoft.com/zh-cn/library/bb331973.aspx



2.服务器软/硬件准备

针对此次测试项目环境,硬件环境如下:

服务器名 Server-CAS-01 Server-CAS-02 Server-MBX-01 Server-MBX-02
CPU 8核16线程CPU 8核16线程CPU 8核16线程CPU 8核16线程CPU
内存 8G 8G 16G 16G
硬盘 120G 120G 2T 2T

Exchange Server2013服务器的底层操作系统为Windows Server 2012 R2标准版,应用程序选择的是Exchange Server 2013 X64标准版。



3. 服务器基础条件准备

配置服务器IP地址,子网掩码,网关等信息。确保唯一性及不变性。

服务器 网卡1 网卡1 IP 网卡2 网卡2 IP
Server-CAS-01 LAN 192.168.10.4 Heart 10.10.10.4
Server-CAS-02 LAN 192.168.10.5 Heart 10.10.10.5
Server-MBX-01 LAN 192.168.10.6 DAG 10.10.10.6
Server-MBX-02 LAN 192.168.10.7 DAG 10.10.10.7

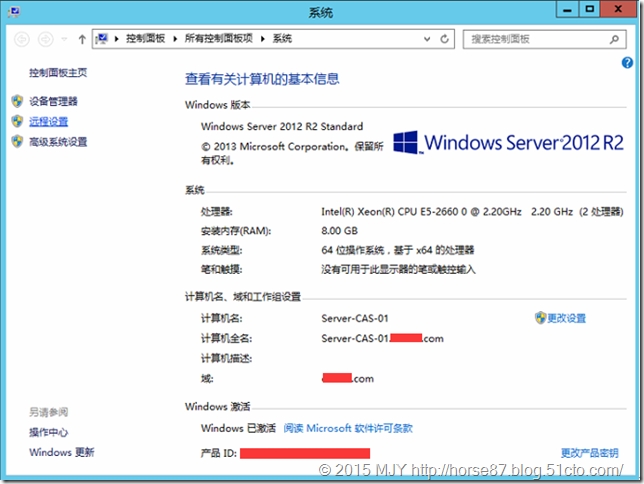

所有服务器进行加域处理(以CAS1为例),如下图:

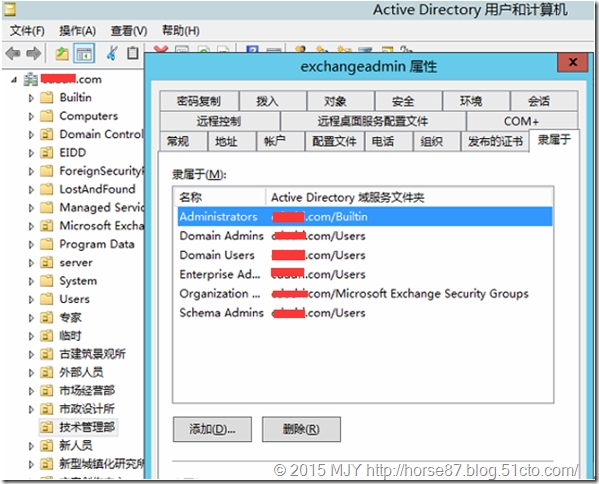

4. 创建Exchange管理员帐号

基于微软最佳实践和标准化部署的建议,我们放弃administrator的管理员帐号,在xxx.com域中单独创建Exchange管理员帐号:xxx\Exchangeadmin

将其加入以下组中:

xxx\domain Admins

xxx\Enterprise Admins

xxx\Administrators

xxx\Schema Admin


图中的Organization Management这个组是在安装了Exchange Server之后才会有的。

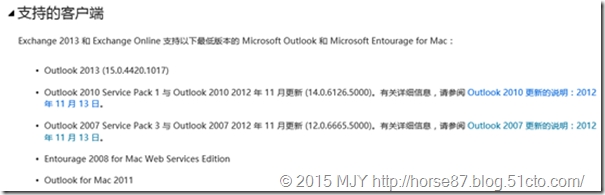

5. 支持的计算机客户端

由于Exchange Server 属于比较新的微软基础架构产品,所以对计算机客户端有一定的要求,按照微软官方网站上的“支持的客户端”,请仔细查看:

http://technet.microsoft.com/zh-cn/library/aa996719.aspx




6. 支持的浏览器

要体验所有 Outlook Web App 功能,请使用下表中指示的标记为“最好”的操作系统和浏览器组合之一。许多操作系统和 Web 浏览器组合都支持 Outlook Web App,但并非所有组合中都提供所有 Outlook Web App 功能。

在下表中,以下定义适用:

最好:支持所有 Outlook Web App 功能。

较好:支持大多数 Outlook Web App 功能。

轻负载:浏览器将显示 Outlook Web App 的基本版本。

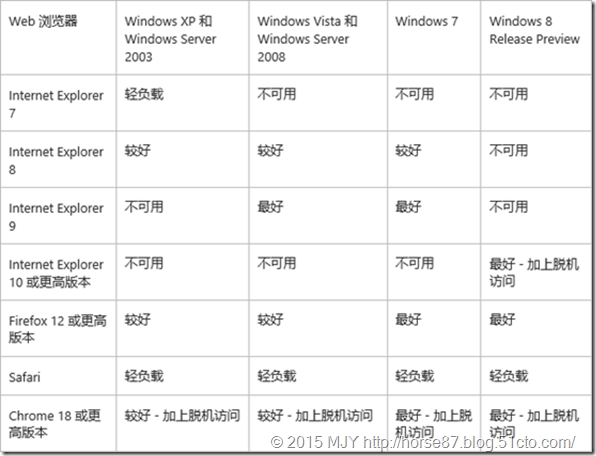

台式电脑和笔记本电脑: Windows 操作系统和浏览器组合提供的 Outlook Web App 功能。

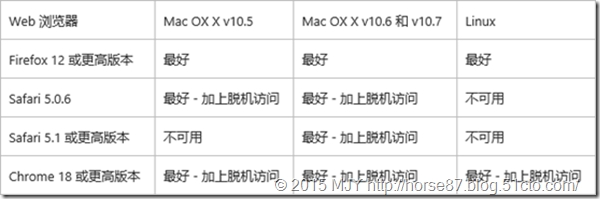

台式电脑和笔记本电脑: 非 Windows 操作系统和浏览器组合提供的 Outlook Web App 功能
