从Exchange2010迁移Office365混合部署(8)

邮件流

内部邮件流

用户Kevin Wu的邮箱位于本地Exchange,Adams Qu的邮箱位于Exchange Online,下面我们测试他们互发邮件时的邮件流。

本地发到云端

如果本地发到云端时,邮件在队列内报证书错误,请暂停该队列然后启用它来解决。

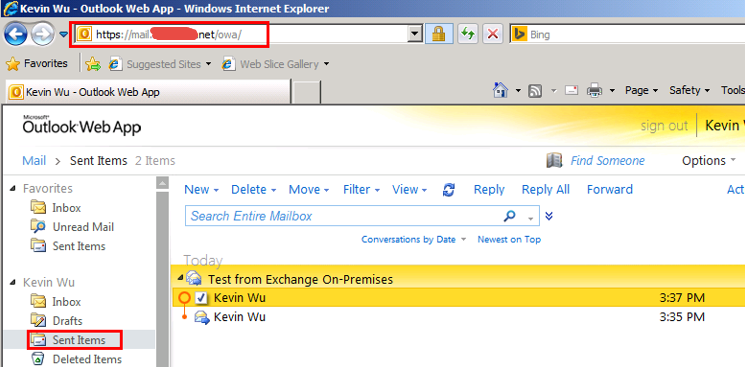

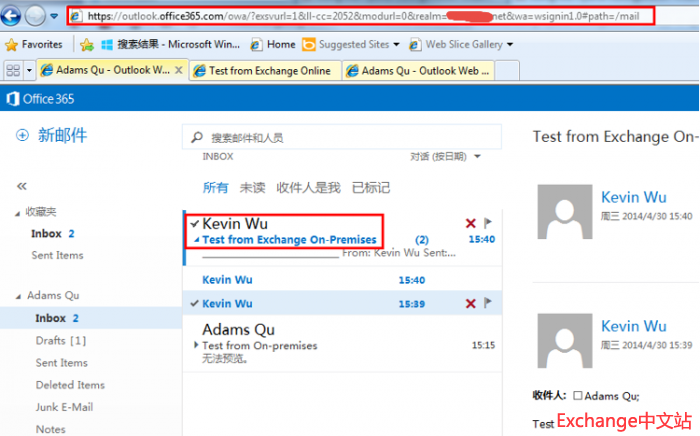

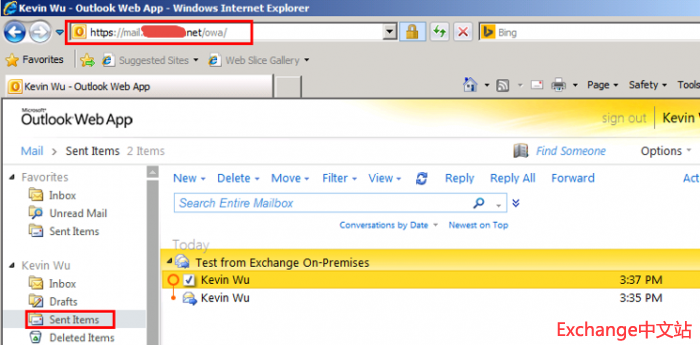

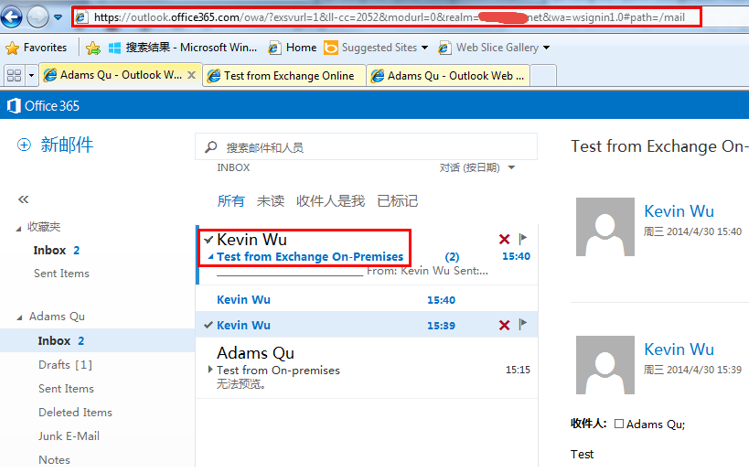

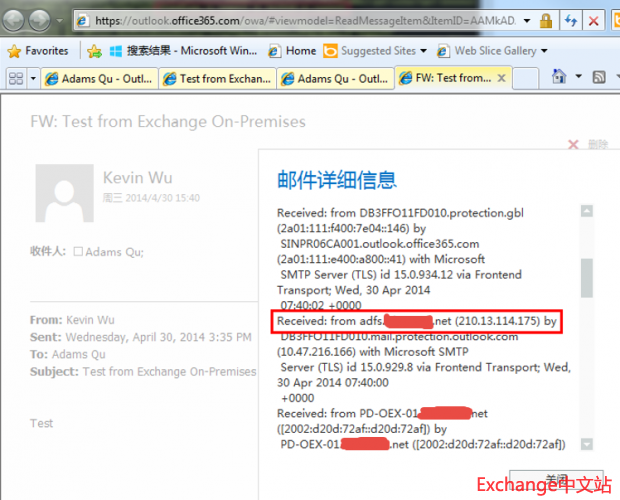

登录Kevin Wu邮箱给Adams Qu发送一封邮件,直接从Hub Server发到云端。

2015-08-17_10-55-012015-08-17_10-56-242015-08-17_10-57-46

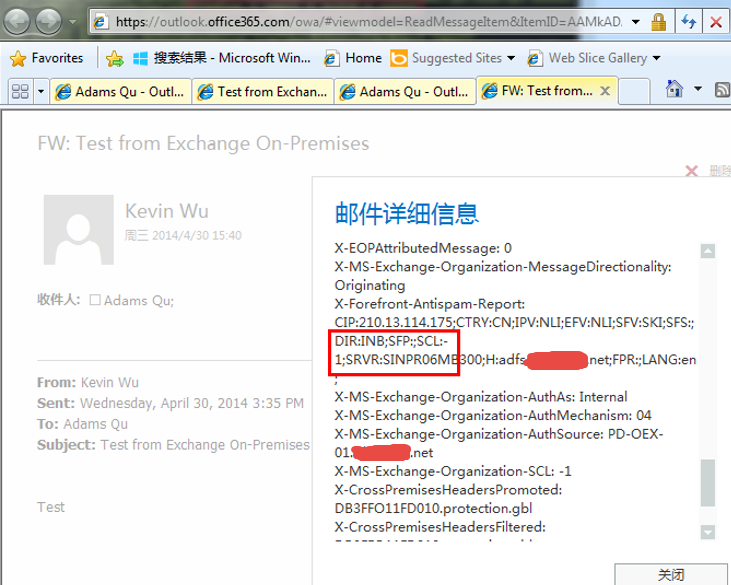

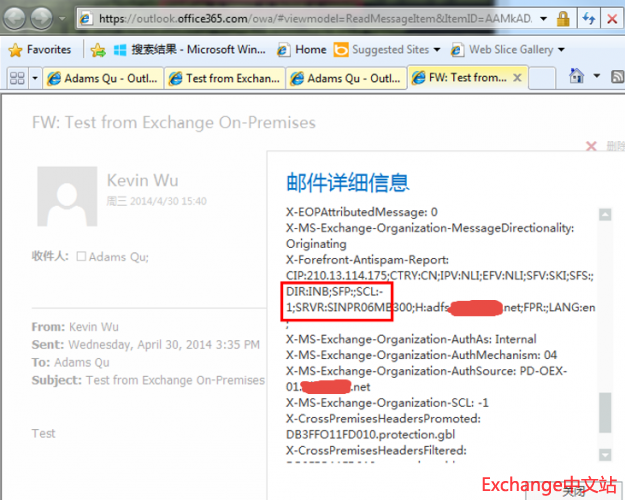

  • SCL的值为-1,说明该邮件可信级别很高,是来自内部。

2015-08-17_11-00-03

云端发到本地

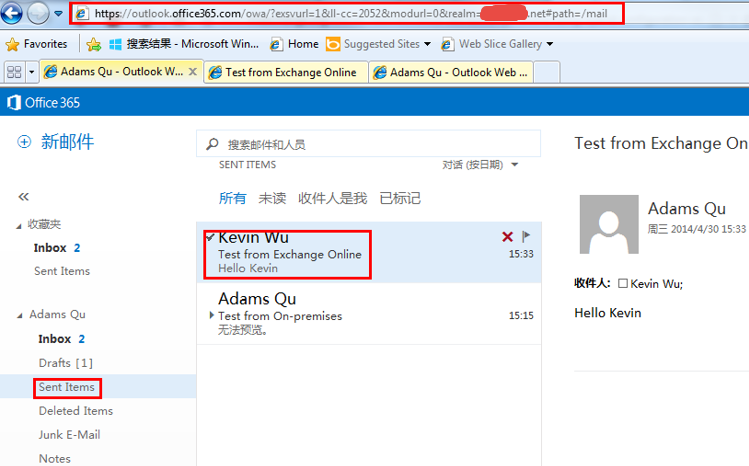

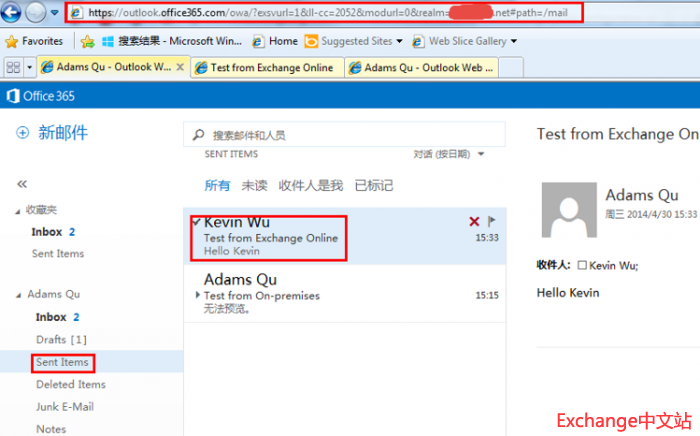

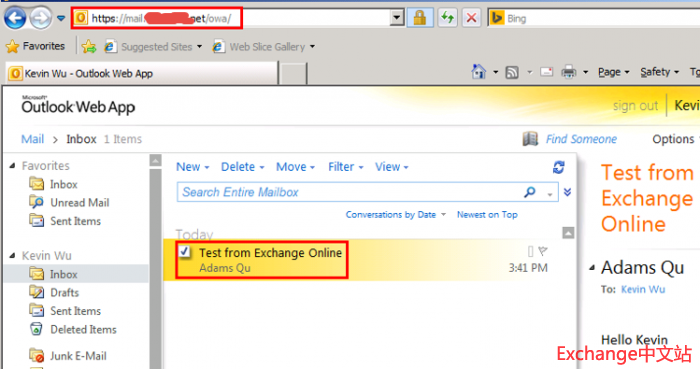

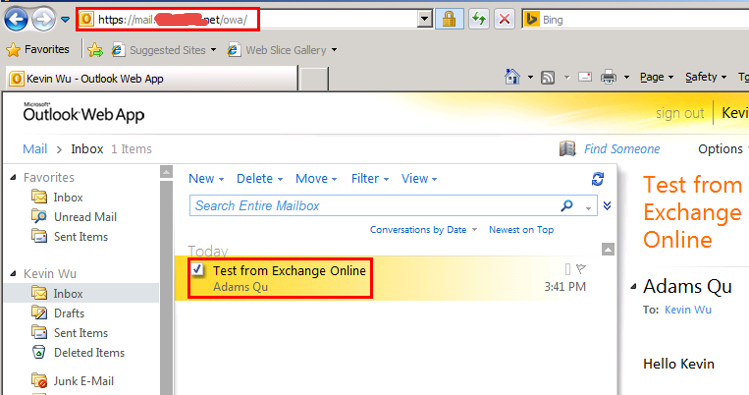

登录Adams Qu邮箱给Kevin Wu发送一封邮件,邮件发送到Edge Server再发到用户邮箱。

2015-08-17_11-05-172015-08-17_11-06-08

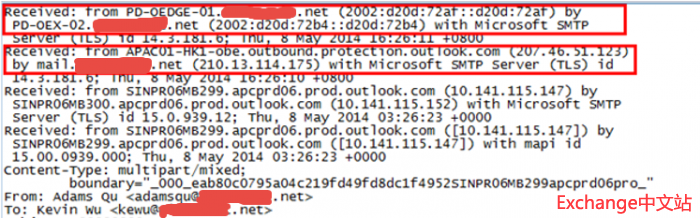

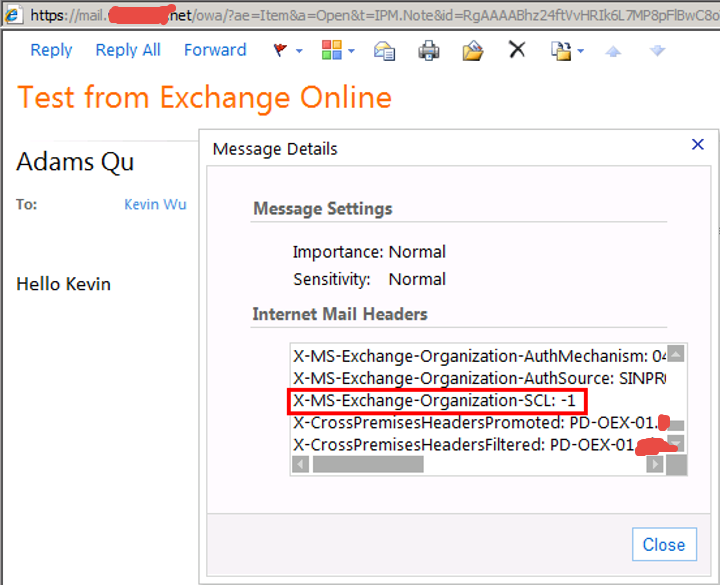

检查邮件header内容如下:

2015-08-17_11-07-012015-08-17_11-09-30



外部邮件流

云端到外部

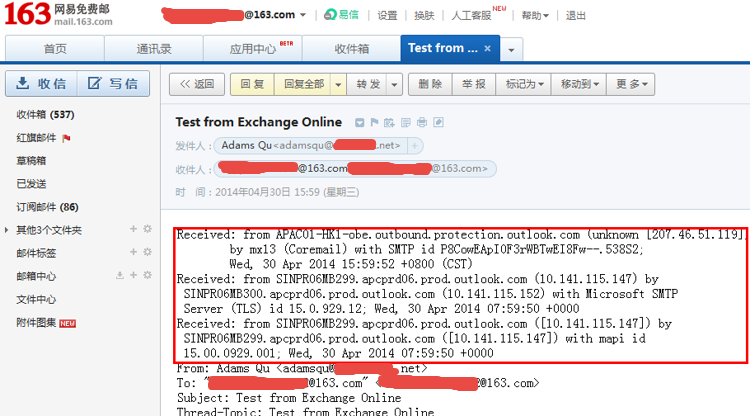

登录Adams Qu的邮箱给外网发送一份邮件,观察邮件路由信息发现该邮件直接从Exchange Online发送出去。

2015-08-17_11-11-06



本地到外部

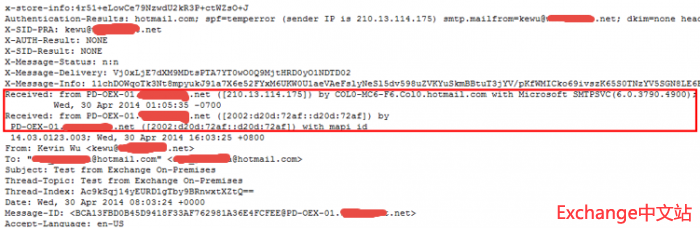

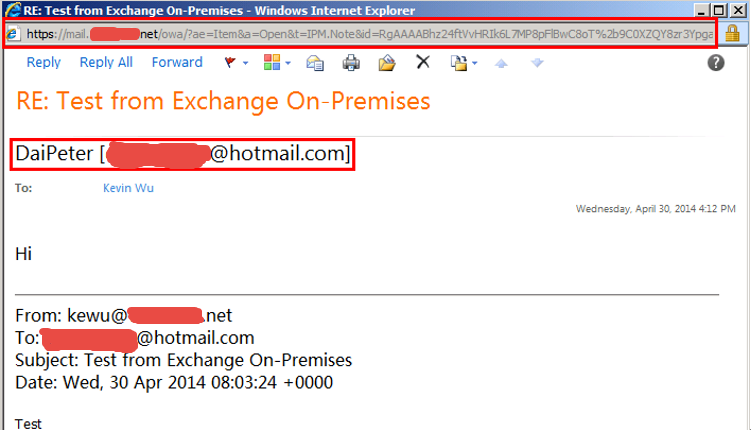

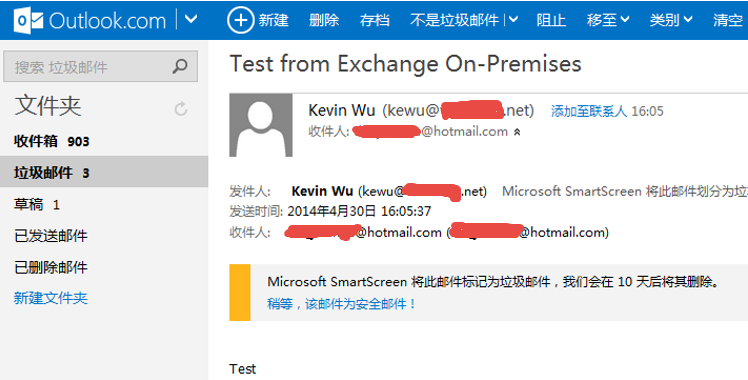

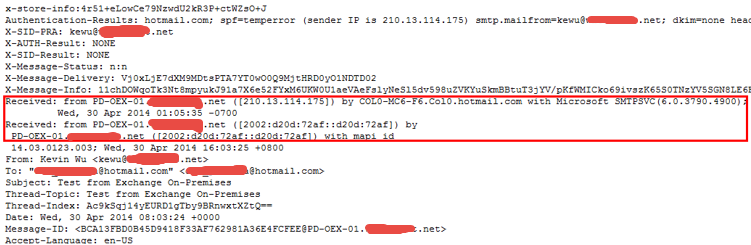

登录Kevin Wu的邮箱给外网发送一份邮件,观察邮件路由信息发现该邮件直接从本地Exchange发送出去。

2015-08-17_11-13-262015-08-17_11-15-14

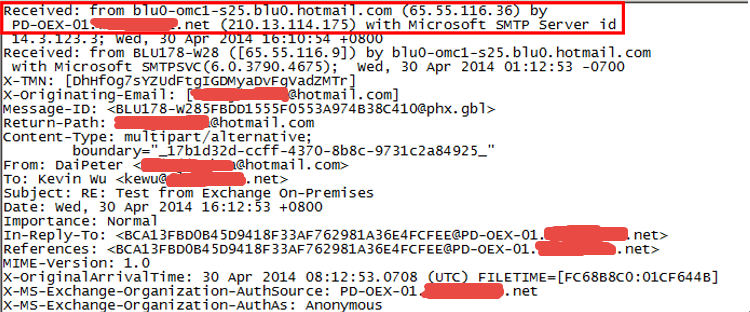

外部到本地

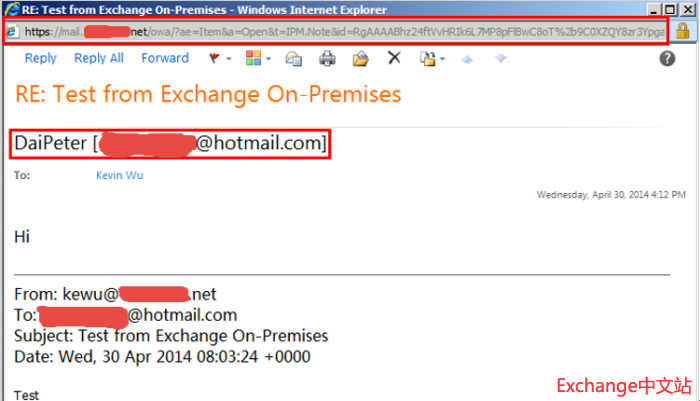

使用外部邮箱给Kevin Wu发送一封邮件,观察邮件路由信息发现邮件直接从公网发到本地Exchange。

2015-08-17_11-17-472015-08-17_11-19-24

外部到云端

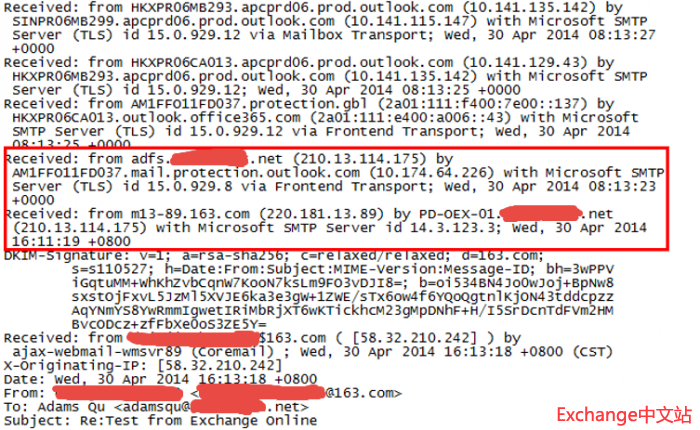

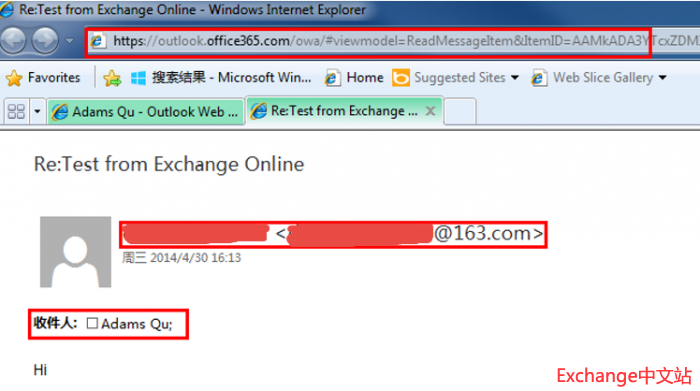

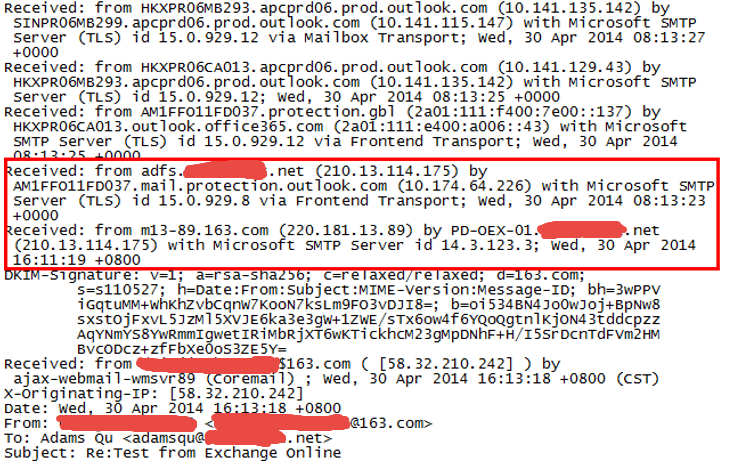

使用外部邮箱给Adams Qu发送一封邮件,观察邮件路由信息发现邮件先发到本地Exchange,然后再发送到Exchange Online,这是因为xxx.net域的MX记录指向本地Exchange的缘故。

2015-08-17_11-22-102015-08-17_11-24-34



忙闲信息

本地用户查看云端日程安排。

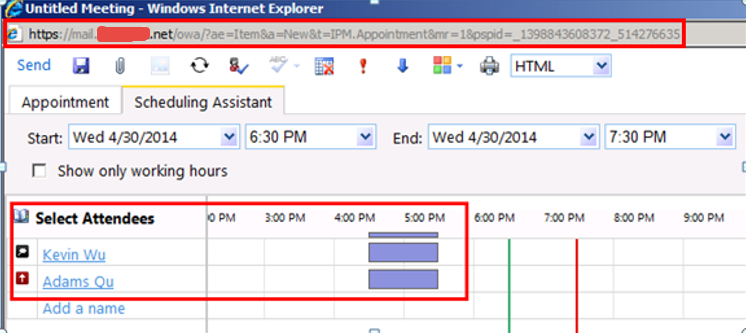

登录本地用户Kevin Wu邮箱查看云端用户Adams Qu的忙闲信息。

2015-08-17_11-28-08

云端用户查看本地日程安排

暂时无法测试。

MailTips

本地用户查看云端MailTip

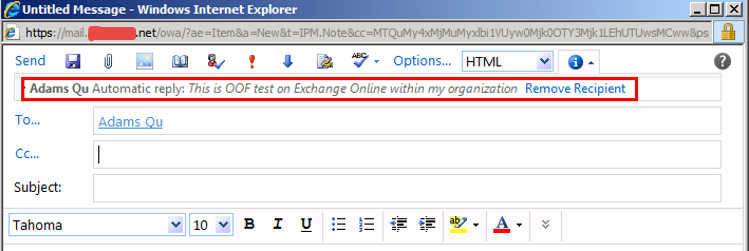

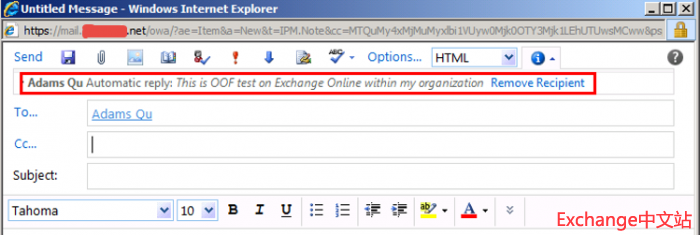

本地用户查看云端用户的MailTips信息。

2015-08-17_11-29-23



云端用户查看本地MailTip

暂时无法测试。

防垃圾邮件

为云端用户和本地用户使用SPF技术避免发出的邮件被过滤,修改公网DNS配置,添加如下TXT记录。

v=spf1 ip4:210.13.114.162 include:spf.protection.outlook.com –all

http://community.office365.com/en-us/w/exchange/customize-an-spf-record-to-validate-outbound-email-sent-from-your-domain.aspx

证书申请

对于申请证书,可考虑3种选择。

  • 申请一张*.xxx.com的证书,可用于所有微创域名的应用。
  • 申请一张能在该方案所有需要公网证书的服务器上使用的证书,如表格一。
  • 申请2张证书,一张用在客户端和HUB服务器,另一张用在ADFS和ADFS代理服务器,如表格二。

表格一

服务器 友好名称 SAN名称
WS-ZZHC-01 mail.xxx.com mail.xxx.com
mail2.xxx.com
adfs.xxx.com
autodiscover.xxx.com
ws-zzcas-01.xxx.com
ws-zzhc-01.xxx.com
ws-zzhc-02.xxx.com
ws-zzhc-01
ws-zzhc-02
WS-ZZHC-02
WS-ADFS-01
WS-ADFSPX-01

表格二

服务器 友好名称 SAN名称
WS-ZZHC-01 mail.xxx.com mail.xxx.com
mail2.xxx.com
autodiscover.xxx.com
ws-zzcas-01.xxx.com
ws-zzhc-01.xxx.com
ws-zzhc-02.xxx.com
ws-zzhc-01
ws-zzhc-02
WS-ZZHC-02
WS-ADFS-01 adfs.xxx.com adfs.xxx.com
WS-ADFSPX-01

服务器资源

部署目录同步服务器、ADFS和ADFS Proxy服务器所需资源及现有资源使用情况如下,根据统计,新服务器部署后,高可用资源池几乎被用完。

VMWare高可用
机器名 内存容量 已用内存 本机剩余内存 宕机后内存池剩余容量 硬盘容量 剩余硬盘
ESX00 82 36 46 12 2.4TB 282GB
ESX01 54 28 26 40
ESX02 54 32 22 40
总和 190 96



服务器 CPU 内存 硬盘 备注
WS-ODS-01 2核 2G 80G 目录同步服务器
WS-ADFS-01 2核 2G 80G ADFS服务器
WS-ADFSPX-01 2核 2G 80G ADFS代理服务器



服务器部署以后VMWare高可用资源池使用情况如下。

VMWare高可用
机器名 内存容量 已用内存 本机剩余内存 宕机后内存池剩余容量 硬盘容量 剩余硬盘
ESX00 82 38 44 6 2.4TB 42GB
ESX01 54 30 24 34
ESX02 54 34 20 34
总和 190 102



<连载完>
