【邮探讨】边缘传输服务器的高可用方案

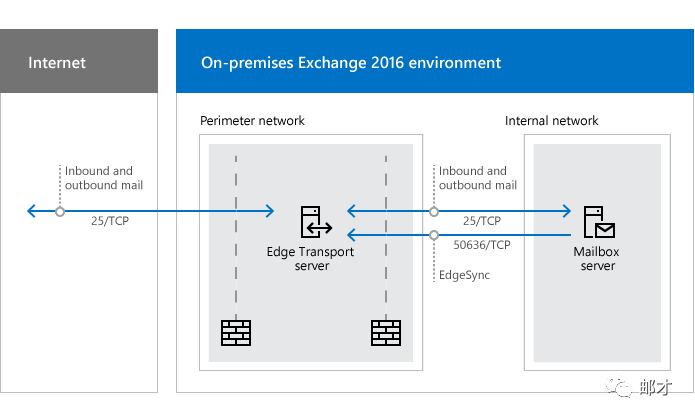

在讨论这个课题之前,我们先了解下Exchange边缘传输服务器的优势。首先它较一般的硬件邮件网关便宜很多,并且除了硬件网关所能做的保护后端、邮件中继、防病毒防垃圾邮件之外,还能同步AD的部分只读属性、分担一部分前端传输角色和传输规则(如免责声明、邮件地址重写)的负载。

0

有这么强大的功能,那要如何保证服务的持久在线呢?Edge的高可用部署主要有以下四种方式:

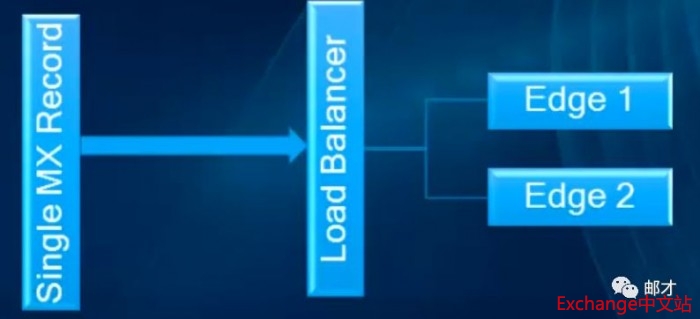

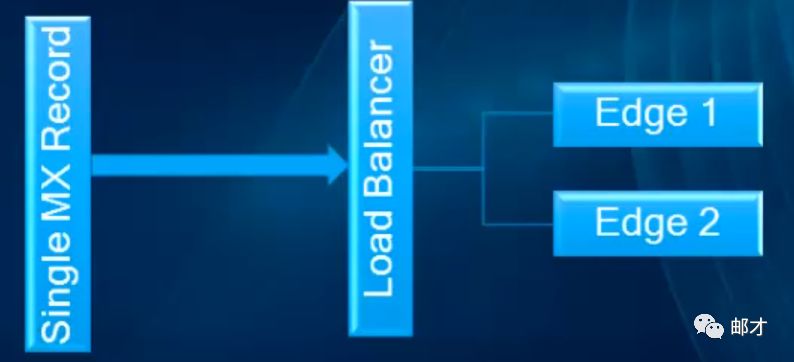

  • 通过负载均衡器将多台Edge发布到一个MX记录上
    1
    1. 首先注册一个MX记录:mx.exchangecn.com;

    2. 然后将这个记录映射到负载均衡器的IP,比入mx.exchangecn.com指向173.154.29.201;

    3. 通过NAT将上述公网地址与LB的内部地址做一对一映射,即173.154.29.201<–>192.168.0.1

    4. 将Edge服务器加入到负载均衡资源池。

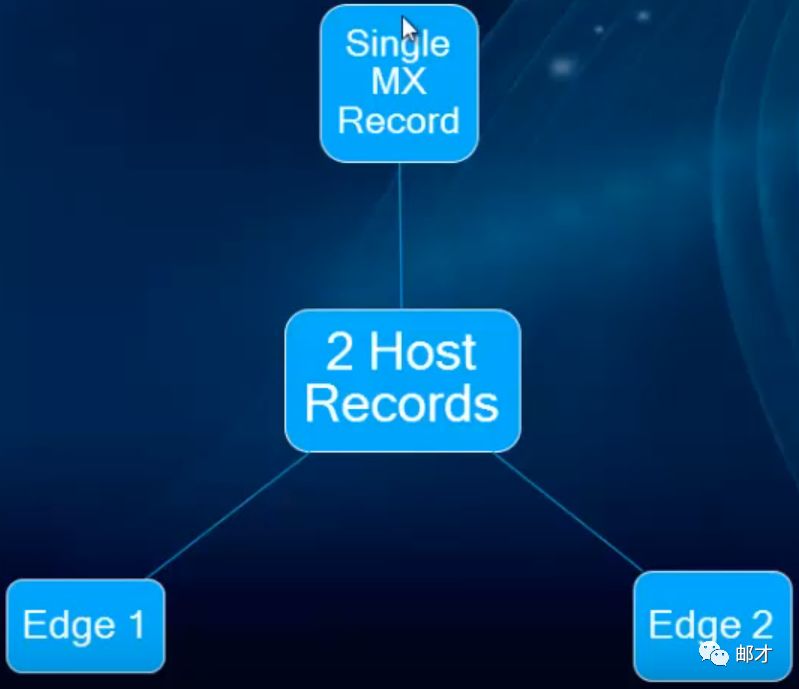

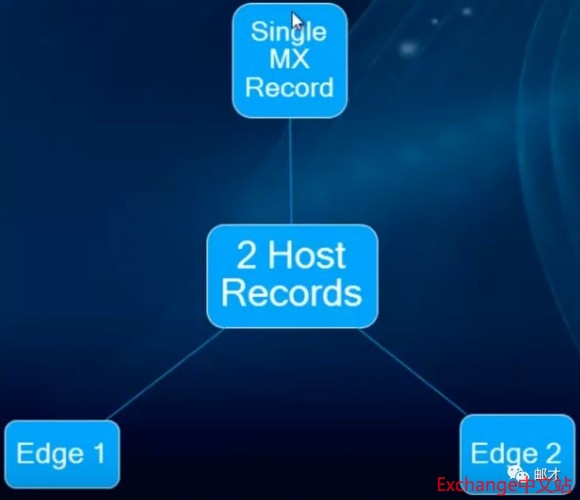

  • 将一个MX记录指向多个IP,通过公网的DNS轮询机制实现Edge高可用
    2


    1. 类似的,先注册一个MX记录:mx.exchangecn.com;

    2. 然后将这个记录映射到不同Edge服务器的公网IP,比入mx.exchangecn.com指向173.154.29.221,同时又指向73.54.9.21,两条DNS记录权重一样;

    3. 通过NAT将上述公网地址与LB的内部地址做一对一映射,即173.154.29.221<–>192.168.0.1;73.54.9.21<–>192.168.0.2。

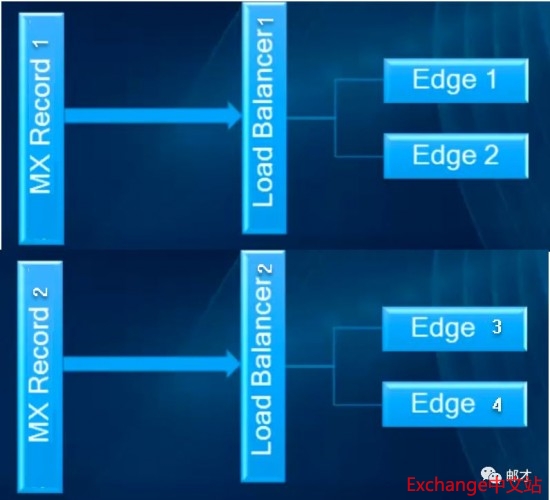

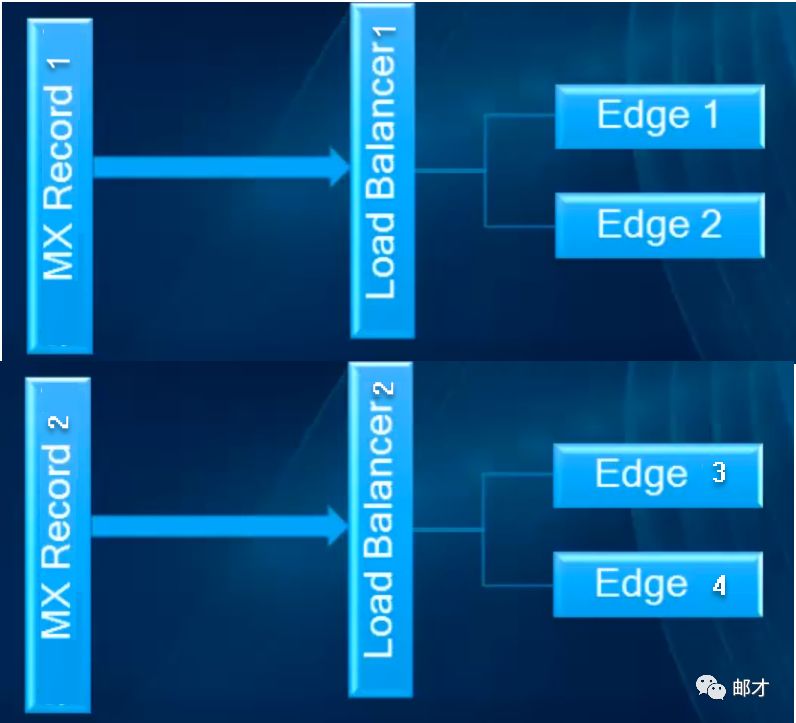

  • 有时候,企业内部可能有多个站点,这些站点可能是平级的也可能是主备的关系,这就需要我们将前两种部署方式进行横向扩展
    31. 注册两个MX记录:mx1.exchangecn.com和mx2.exchangecn.com;

    2. 然后将这个记录映射到不同站点的NLB设备,比入mx.exchangecn.com指向173.154.29.221,同时又指向73.54.9.21,两条DNS记录权重一样;

    3. 根据需要设定mx1和mx2这两条MX记录的优先级,发往exchangecn.com的邮件会选择优先级高的那个,如果一样则会轮流请求。

    4. 内部映射173.154.29.221和73.54.9.21分别指向个站点NLB的内部地址。

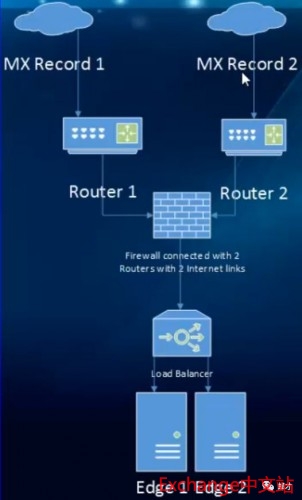

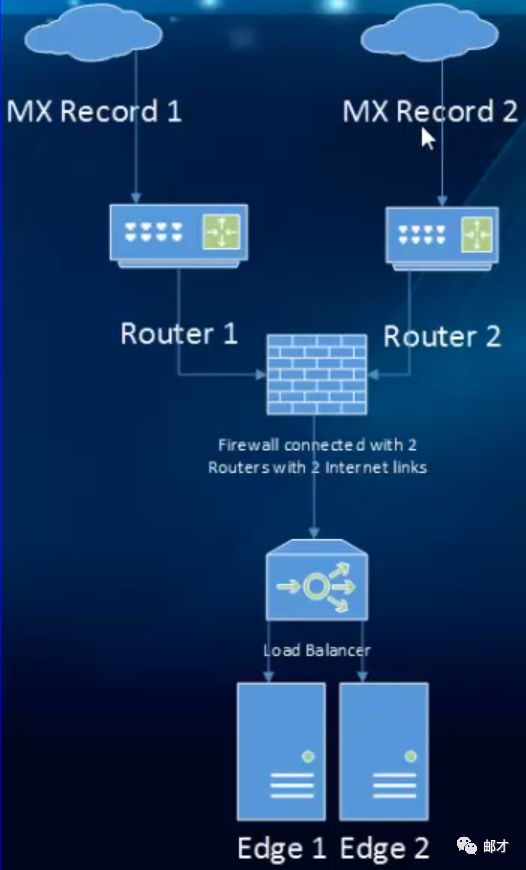

  • 最后一种是将边界路由器也做了高可用加固
    5
    这里就不赘述配置方式了,和前面几个配置的区别在于多个公网DNS记录做NAT之后指向了同一个NLB的同一内部地址。
